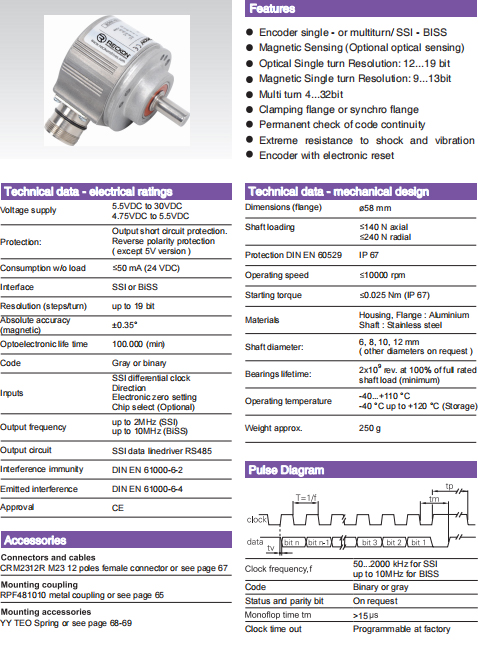

| ○ | 單圈或多圈編碼器 / SSI - BISS | ○ | 磁感應（可選光電） | |||
| ○ | 光學單圈分辨率：12...19 位 | ○ | 磁式單圈分辨率：9...13位 | |||
| ○ | 多圈 4...32位 | ○ | 夾緊法蘭或同步法蘭 | |||
| ○ | 始終檢測編碼的連續性 | ○ | 較的抗沖擊和振動能力 | |||
| ○ | 編碼器可電子復位 | |||||
| ○ |
供電： 5.5VDC to 30VDC 4.75 VDC to 5.5VDC |
○ |
保護： 反極性保護 輸出短路保護（不含5V系列） |
|||
| ○ | 空載電流：≤ 50mA（24VDC） | ○ | 接口：SSI或 BiSS | |||
| ○ | 分辨率（脈沖數/圈）： 可達 19 位 | ○ | 絕對精度：≤ ±0.35° | |||
| ○ | 光電壽命：10萬小時 | ○ | 編碼：格雷碼或二進制碼 | |||
| ○ |
輸入： SSI不同時鐘 方向（順時針/ 逆時針） 電子清零 芯片選擇（可選） |
○ |
輸出頻率： 可達 2MHz（SSI） 可達10MHz（BiSS） |
|||
| ○ |
輸出電路： SSI數據線RS485 2048 Sin/Cos信號 |
○ | 抗干擾：DIN EN 61000-6-2 | |||
| ○ | 發射干擾：DIN EN 61000-6-4 | ○ | 認證：CE | |||
| ○ | 尺寸（法蘭）： φ58mm | ○ |
軸負載： ≤140N 軸向 ≤240N 徑向 |
|||
| ○ | 防護等級：DIN EN 60529，IP67 | ○ | 運行轉速：≤10000 rpm | |||
| ○ | 運行轉矩：≤0.025Nm（IP67） | ○ |
材料： 外殼、法蘭：鋁 軸：不銹鋼 |
|||
| ○ |
軸徑：6, 8, 10, 12 mm （其它軸徑根據要求） |
○ | 壽命：2×109 轉（在100%軸承額定負載）（min） | |||
| ○ |
工作溫度： -40...+110 °C -40 °C up to +120 °C（儲存溫度） |
○ | 重量約：250g | |||

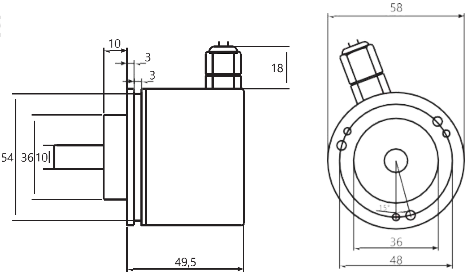

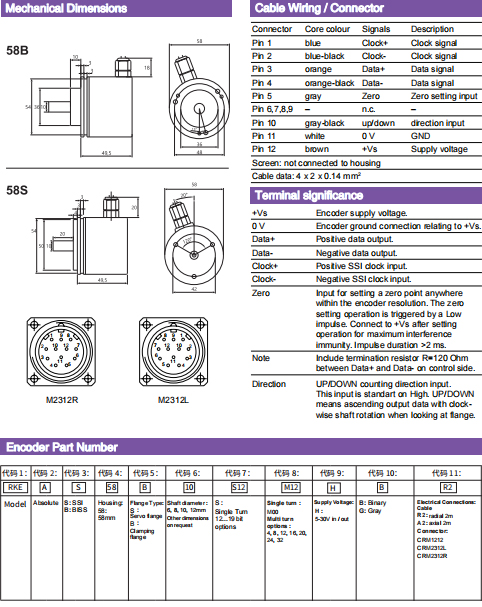

 58B |

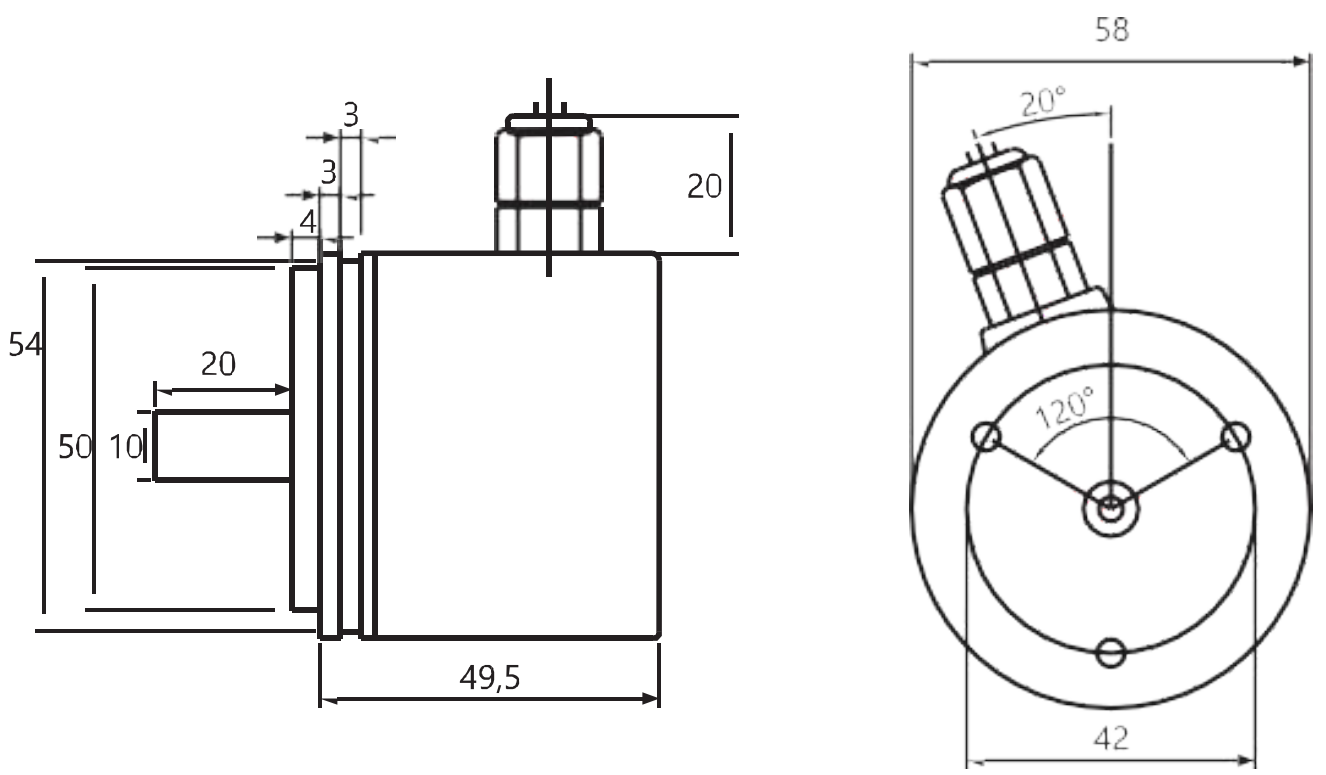

 58S |

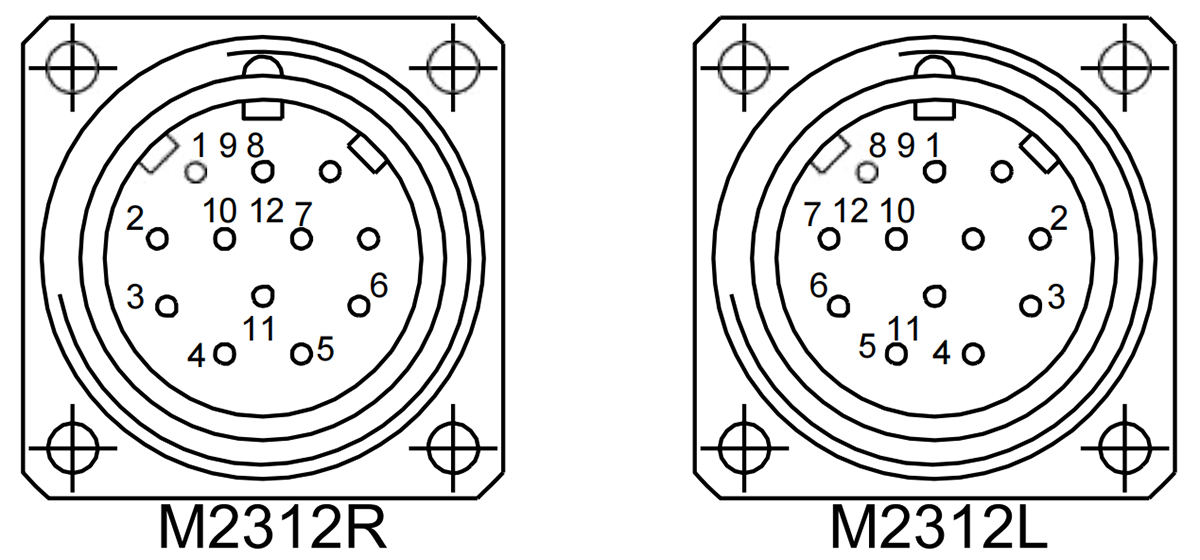

 連接器尺寸 |
 |
 |
